人工模擬鹽霧試驗(yàn)
作者：發(fā)布時間 : 2025-01-10 類型：權(quán)威檢測標(biāo)簽： 認(rèn)證證書鹽霧試驗(yàn)一般用于評價金屬材料及覆蓋層耐蝕性的優(yōu)劣，也可以用于評價金屬材料及覆蓋層的連續(xù)性。橡塑材料雖然理論上也可進(jìn)行該項(xiàng)試驗(yàn)，但是意義不大，因?yàn)辂}霧對于高分子材料的作用微乎其微，需要結(jié)合高溫等其他因素才可能在短時間內(nèi)觀察到明顯的變化。金屬材料與電解質(zhì)溶液接觸后，很容易發(fā)生電化學(xué)反應(yīng)，造成金屬表面蝕損進(jìn)而銹蝕。這種損壞是不可逆的，金屬一旦銹蝕，其產(chǎn)品的外觀、性能將大打折扣。雖然目前防銹工藝有很多，如金屬表面磷化、鈍化、拋光、電鍍、涂覆防護(hù)層等，但其作用效果仍需要評估，以降低產(chǎn)品的使用風(fēng)險。
人工模擬鹽霧試驗(yàn)又包括中性鹽霧試驗(yàn)、醋酸鹽霧試驗(yàn)、銅鹽加速醋酸鹽霧試驗(yàn)、交變鹽霧試驗(yàn)。

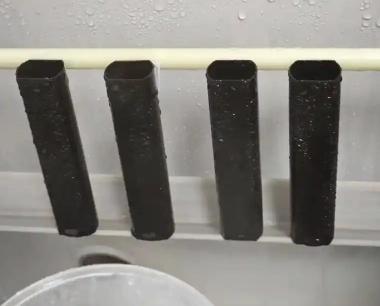

中性鹽霧
中性鹽霧試驗(yàn)是出現(xiàn)最早應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。一般情況下，它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6.5～7.2）作為噴霧用的溶液。試驗(yàn)溫度均取35℃，要求鹽霧的沉降率在1～3ml/80cm2.h之間，沉降量一般都是1～2ml/80cm2.h之間。
醋酸鹽霧
醋酸鹽霧試驗(yàn)是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右。
銅鹽加速醋酸鹽霧
銅鹽加速醋酸鹽霧試驗(yàn)是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗(yàn)的8倍。
交變鹽霧
交變鹽霧試驗(yàn)是一種綜合鹽霧試驗(yàn)，它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。它主要用于空腔型的整機(jī)產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無變化。
鹽霧試驗(yàn)標(biāo)準(zhǔn)是對鹽霧試驗(yàn)條件，如溫度、濕度、氯化鈉溶液濃度和PH值等做的明確具體規(guī)定，另外還對鹽霧試驗(yàn)箱性能提出技術(shù)要求。同種產(chǎn)品采用哪種鹽霧試驗(yàn)標(biāo)準(zhǔn)要根據(jù)鹽霧試驗(yàn)的特性和金屬的腐蝕速度及對鹽霧的敏感程度選擇。
鹽霧腐蝕會破壞金屬保護(hù)層，使它失去裝飾性，降低機(jī)械強(qiáng)度；一些電子元器件和電器線路，由于腐蝕而造成電源線路中斷，特別是在有振動的環(huán)境中，尤為嚴(yán)重；當(dāng)鹽霧降落在絕緣體表面時，將使表面電阻降低；絕緣體吸收鹽溶液后，它的體積電阻將降低四個數(shù)量級；機(jī)械部件或運(yùn)動部件的活動部位由于腐蝕物的產(chǎn)生，而增加了摩擦力以至造成運(yùn)動部件被卡死。
腐蝕機(jī)理
鹽霧對金屬材料的腐蝕，主要是導(dǎo)電的鹽溶液滲入金屬內(nèi)部發(fā)生電化學(xué)反應(yīng)，形成“低電位金屬－電解質(zhì)溶液－高電位雜質(zhì)”微電池系統(tǒng)，發(fā)生電子轉(zhuǎn)移，作為陽極的金屬出現(xiàn)溶解，形成新的化合物即腐蝕物。金屬保護(hù)層和有機(jī)材料保護(hù)層也同樣，當(dāng)作為電解質(zhì)的鹽溶液滲入內(nèi)部后，便會形成以金屬為電極和金屬保護(hù)層或有機(jī)材料為另一電極的微電池。
鹽霧腐蝕破壞過程中起主要作用的是氯離子。它具有很強(qiáng)的穿透本領(lǐng)，容易穿透金屬氧化層進(jìn)入金屬內(nèi)部，破壞金屬的鈍態(tài)。同時，氯離子具有很小的水合能，容易被吸附在金屬表面，取代保護(hù)金屬的氧化層中的氧，使金屬受到破壞。
除了氯離子外，鹽霧腐蝕機(jī)理還受溶解于鹽溶液里（實(shí)質(zhì)上是溶解在試樣表面的鹽液膜）氧的影響。氧能夠引起金屬表面的去極化過程，加速陽極金屬溶解，由于鹽霧試驗(yàn)過程中持續(xù)噴霧，不斷沉降在試樣表面上的鹽液膜，使含氧量始終保持在接近飽和狀態(tài)。腐蝕產(chǎn)物的形成，使?jié)B入金屬缺陷里的鹽溶液的體積膨脹，因此增加了金屬的內(nèi)部應(yīng)力，引起了應(yīng)力腐蝕，導(dǎo)致保護(hù)層鼓起。
