粉煤灰檢測
作者：發(fā)布時間 : 2024-05-28 類型：權威檢測標簽： 認證證書粉煤灰，是從煤燃燒后的煙氣中收捕下來的細灰，粉煤灰是燃煤電廠排出的主要固體廢物。我國火電廠粉煤灰的主要氧化物組成為：SiO2、Al2O3、FeO、Fe2O3、CaO、TiO2等。隨著電力工業(yè)的發(fā)展，燃煤電廠的粉煤灰排放量逐年增加，成為我國當前排量較大的工業(yè)廢渣之一。大量的粉煤灰不加處理，就會產生揚塵，污染大氣；若排入水系會造成河流淤塞，而其中的有毒化學物質還會對人體和生物造成危害。但粉煤灰可資源化利用，如作為混凝土的摻合料等。

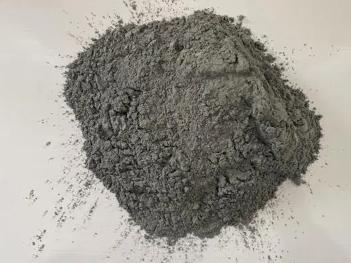

粉煤灰外觀類似水泥，顏色在乳白色到灰黑色之間變化。粉煤灰的顏色是一項重要的質量指標，可以反映含碳量的多少和差異。在一定程度上也可以反映粉煤灰的細度，顏色越深粉煤灰粒度越細，含碳量越高。粉煤灰就有低鈣粉煤灰和高鈣粉煤灰之分。通常高鈣粉煤灰的顏色偏黃,低鈣粉煤灰的顏色偏灰。粉煤灰顆粒呈多孔型蜂窩狀組織，比表面積較大，具有較高的吸附活性，顆粒的粒徑范圍為0.5——300μm。并且珠壁具有多孔結構，孔隙率高達50%—80%，有很強的吸水性。
粉煤灰的主要來源是以煤粉為燃料的火電廠和城市集中供熱鍋爐，其中90%以上為濕排灰，活性較干灰低，且費水費電，污染環(huán)境，也不利于綜合利用。為了更好地保護環(huán)境并有利于粉煤灰的綜合利用，考慮到除塵和干灰輸送技術的成熟，干灰收集已成為今后粉煤灰收集的發(fā)展趨勢。
粉煤灰的化學組成
我國火電廠粉煤灰的主要氧化物組成為：SiO2、Al2O3、FeO、Fe2O3、CaO、TiO2、MgO、K2O、Na2O、SO3、MnO2等，此外還有P2O5等。其中氧化硅、氧化鈦來自黏土，巖頁；氧化鐵主要來自黃鐵礦；氧化鎂和氧化鈣來自與其相應的碳酸鹽和硫酸鹽。
粉煤灰的元素組成(質量分數)為：O47.83%，Si11.48%——31.14%，Al6.40%——22.91%，Fe1.90%——18.51%，Ca0.30%——25.10%，K0.22%——3.10%，Mg0.05%——1.92%，Ti0.40%——1.80%，S0.03%——4.75%，Na0.05%——1.40%，P0.00%——0.90%，Cl0.00%——0.12%，其他0.50%——29.12%。
由于煤的灰量變化范圍很廣，而且這一變化不僅發(fā)生在來自世界各地或同一地區(qū)不同煤層的煤中，甚至也發(fā)生在同一煤礦不同的部分的煤中。因此，構成粉煤灰的具體化學成分含量，也就因煤的產地、煤的燃燒方式和程度等不同而有所不同。GQ-3B粉煤灰分析儀主要檢測粉煤灰中二氧化硅、三氧化二鋁、三氧化二鐵、氧化鈣、氧化鐵、二氧化鈦等元素。
粉煤灰的礦物組成
由于煤粉各顆粒間的化學成分并不完全一致，因此燃燒過程中形成的粉煤灰在排出的冷卻過程中，形成了不同的物相。比如：氧化硅及氧化鋁含量較高的玻璃珠，另外，粉煤灰中晶體礦物的含量與粉煤灰冷卻速度有關。一般來說，冷卻速度較快時，玻璃體含量較多：反之，玻璃體容易析晶?？梢姡瑥奈锵嗌现v，粉煤灰是晶體礦物和非晶體礦物的混合物。其礦物組成的波動范圍較大。一般晶體礦物為石英、莫來石、氧化鐵、氧化鎂、生石灰及無水石膏等，非晶體礦物為玻璃體、無定形碳和次生褐鐵礦，其中玻璃體含量占50%以上。
在顯微鏡下觀察，粉煤灰是晶體、玻璃體及少量未燃炭組成的一個復合結構的混合體?；旌象w中這三者的比例隨著煤燃燒所選用的技術及操作手法不同而不同。其中結晶體包括石英、莫來石、磁鐵礦等；玻璃體包括光滑的球體形玻璃體粒子、形狀不規(guī)則孔隙少的小顆粒、疏松多孔且形狀不規(guī)則的玻璃體球等；未燃炭多呈疏松多孔形式。
檢測項目：
分析項目:成分分析、對比分析、材料熱分析、定性定量分析等；
常規(guī)檢測:密度、堆積密度、細度、比表面積、需水量、抗壓強度、含量檢測等；
含量檢測: SiO2、 Al2O3、 FeO、 Fe2O3、 CaO、 TiO2、MgO、K2O、 Na2O、SO3、 MnO2等。
