在一些產(chǎn)品使用前，有時(shí)候需要評(píng)價(jià)材料在高腐蝕性電解質(zhì)溶液存在下的性能，比如氯化鈉溶液（鹽霧）是海洋環(huán)境中存在的主要侵蝕劑，這種試驗(yàn)對(duì)于航海方面的應(yīng)用就比較重要。雖然氯化鈉溶液對(duì)塑料的侵蝕效果不顯著，塑料對(duì)鹽溶液的吸收比對(duì)純水的吸收要少，但這不代表鹽溶液對(duì)含有填料、增強(qiáng)劑、顏料的復(fù)合材料沒(méi)有侵蝕作用。
對(duì)于主要由塑料組成，但其中含某些金屬元件的成品或半成品，評(píng)價(jià)鹽霧的影響作用是較為重要的。這類金屬元件包括嵌入模件、薄的復(fù)合箔、用電鍍或其他方法制成的表面涂層，或通過(guò)擠壓、浸漬于塑料糊或流化床粉末等方法用塑料包覆的金屬芯等。
GB/T12000—2017標(biāo)準(zhǔn)規(guī)定了塑料暴露于濕熱、水噴霧和鹽霧的條件，以及在給定的暴露周期后一些重要性能變化的評(píng)價(jià)方法。
這個(gè)標(biāo)準(zhǔn)一般適用于所有塑料標(biāo)準(zhǔn)試樣、制品或部件。包含有質(zhì)量變化、尺寸和外觀變化、其他物理性能變化三種測(cè)定方法。
試驗(yàn)是在暴露前和規(guī)定環(huán)境條件下，給定周期暴露后，測(cè)定試樣的一項(xiàng)或幾項(xiàng)性能，并觀察外觀變化。如有需要也可以在暴露后先進(jìn)行干燥處理或重新進(jìn)行狀態(tài)調(diào)節(jié)處理，來(lái)獲得與原始試樣相同的、與大氣濕度平衡的狀態(tài)，再進(jìn)行性能的測(cè)定。
——濕熱（穩(wěn)態(tài)試驗(yàn)、循環(huán)試驗(yàn)）：
濕熱的暴露條件可根據(jù)具體需求商定，使用不同的溫度和濕度條件。
穩(wěn)態(tài)試驗(yàn)：暴露周期應(yīng)符合被測(cè)材料或產(chǎn)品相關(guān)的規(guī)定，當(dāng)沒(méi)有規(guī)定時(shí)，應(yīng)由相關(guān)方商定。建議暴露周期為12h、16h、24h、48h、96h、240h。
循環(huán)試驗(yàn)：循環(huán)試驗(yàn)需要試驗(yàn)箱和試樣經(jīng)歷一定次數(shù)的24h循環(huán)，循環(huán)期間溫度應(yīng)維持在上限溫度和（25±3）℃。這兩個(gè)溫度之一作為上限溫度值：
1.（40±1）℃（循環(huán)次數(shù)應(yīng)為2、6、12、21或56）；
2.（55±1）℃（循環(huán)次數(shù)應(yīng)為1、2或6）。
上限溫度應(yīng)在每個(gè)24h循環(huán)的起始（3±0.5）h內(nèi)達(dá)到。
——水噴霧：
穩(wěn)態(tài)試驗(yàn)：暴露周期應(yīng)符合被測(cè)材料或產(chǎn)品相關(guān)的規(guī)定，當(dāng)沒(méi)有規(guī)定時(shí)，應(yīng)由相關(guān)方商定。建議暴露周期為12h、16h、24h、48h、96h、240h。
水噴霧試驗(yàn)應(yīng)使用蒸餾水或去離子水代替鹽溶液，ph值為6~7。

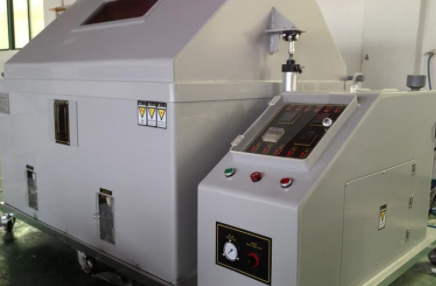

——鹽霧：
用蒸餾水或去離子水溶解氯化鈉制備鹽溶液。
暴露周期應(yīng)符合被測(cè)材料或產(chǎn)品相關(guān)的規(guī)定。當(dāng)沒(méi)有規(guī)定暴露周期時(shí)，應(yīng)由相關(guān)方商定。建議暴露周期為2h、6h、24h、48h、96h、168h、240h、480h、720h和1000h。
在經(jīng)過(guò)暴露后，試樣試驗(yàn)可暴漏后直接試驗(yàn)；或者暴漏后經(jīng)干燥或重新?tīng)顟B(tài)調(diào)節(jié)后試驗(yàn)，厚度超過(guò)200μm的試樣干燥24h也難達(dá)到平衡，推薦使用更長(zhǎng)的干燥時(shí)間，由相關(guān)方商定并在試驗(yàn)報(bào)告中說(shuō)明。
——————質(zhì)量變化——————
質(zhì)量變化試驗(yàn)中，至少一部分原因是因吸收水發(fā)生變化，因此試樣易受狀態(tài)調(diào)節(jié)和干燥或重新?tīng)顟B(tài)調(diào)節(jié)的影響。通常試樣在暴露、沖洗和擦干后應(yīng)立即稱重或暴露后直接試驗(yàn)。
如需要重新調(diào)節(jié)，則按照規(guī)定進(jìn)行干燥或重新?tīng)顟B(tài)調(diào)節(jié)。
*試驗(yàn)不適用于孔狀材料。
質(zhì)量的變化與試樣表面積、厚度相關(guān)。使用本試驗(yàn)比較不同塑料性能時(shí)，要求試樣具有同樣形狀和尺寸，表面、內(nèi)應(yīng)力等狀態(tài)也要盡可能相同。
樣品大小&數(shù)量：
模塑和擠塑料：試樣由模塑或機(jī)加工制得，邊長(zhǎng)（50±1）mm、厚度為（3.0±0.2）mm的正方形，也可以是有相同表面積的矩形試樣。
片材：試樣從受試片上切取，應(yīng)是（50±1）mm的正方形或具有相同表面積的矩形。厚度等于或小于25mm，試樣厚度應(yīng)與該片材厚度相同；厚度大于25mm，在有關(guān)規(guī)格中沒(méi)有專門(mén)規(guī)定的情況下，要對(duì)其中一個(gè)表面進(jìn)行機(jī)加工，將試樣厚度加工至25mm。
半成品和成品（片材除外）：與模塑和擠塑料試樣要求在形狀和尺寸上盡可能相似，并應(yīng)按產(chǎn)品說(shuō)明或有關(guān)協(xié)議制備。
試樣數(shù)量：試樣應(yīng)不少于三個(gè)。
狀態(tài)調(diào)節(jié)：
一般至少調(diào)節(jié)86h，對(duì)于有特定要求，根據(jù)情況調(diào)整調(diào)節(jié)時(shí)間的長(zhǎng)短。
通過(guò)試驗(yàn)計(jì)算，質(zhì)量變化正值表示質(zhì)量增加，負(fù)值表示質(zhì)量減少。計(jì)算出試樣測(cè)試結(jié)果的平均值。
——————尺寸和外觀變化——————
尺寸變化可能是由于水分的吸收，某些組分的浸出，或者由于模塑內(nèi)應(yīng)力的松弛，或者由這些原因共同引起的體積變化。
對(duì)不同方向異性的材料，如壓延或擠出片材、擠出棒材，在其成型方向線性尺寸的變化可能不同（橫向成型/縱向成型），因此有必要測(cè)試兩個(gè)方向的變化。
為了區(qū)分模塑中應(yīng)力松弛和誰(shuí)作用的影響，也可以使用一組退火試樣進(jìn)行試驗(yàn)。
樣品大小&數(shù)量：
與質(zhì)量變化試驗(yàn)相同。對(duì)各向異性材料，試樣各邊要分別平行于縱向或橫向進(jìn)行制備。
可以用測(cè)量質(zhì)量變化的同一試樣在稱重后立即測(cè)量尺寸。
狀態(tài)調(diào)節(jié)：
一般至少調(diào)節(jié)86h，對(duì)于有特定要求，根據(jù)情況調(diào)整調(diào)節(jié)時(shí)間的長(zhǎng)短。
使用測(cè)厚儀進(jìn)行尺寸測(cè)量，記錄外觀變化，計(jì)算出尺寸變化數(shù)值，判斷尺寸增大、減小情況，并描述試樣外觀變化，如翹曲、扭曲、脫層或明顯的表面降解痕跡，如：顏色或光澤的變化，銀紋、裂紋的存在，氣泡，增塑劑的滲出、發(fā)粘，固體組分的起霜，金屬元件的腐蝕；如有可能，給與定性鑒定，如輕微、中等、嚴(yán)重等。
——————其他物理性能變化——————
任何物理性能都可以進(jìn)行測(cè)量，通常測(cè)定力學(xué)、光學(xué)和電學(xué)性能。
樣品大小&數(shù)量：
試樣的尺寸、形狀和數(shù)量要符合所測(cè)試性能的國(guó)家標(biāo)準(zhǔn)規(guī)定。如果是破壞性試驗(yàn)，試樣數(shù)量應(yīng)加倍。樣品可以是片狀，隨后的具體試驗(yàn)所用試樣可從中切取。
狀態(tài)調(diào)節(jié)：
一般至少調(diào)節(jié)86h，對(duì)于有特定要求，根據(jù)情況調(diào)整調(diào)節(jié)時(shí)間的長(zhǎng)短。
先對(duì)第一組的性能進(jìn)行測(cè)試得到測(cè)量值；對(duì)第二組進(jìn)行鹽霧試驗(yàn)，再測(cè)量性能值；如有需要對(duì)第三組進(jìn)行鹽霧測(cè)試，之后進(jìn)行狀態(tài)調(diào)節(jié)，然后測(cè)量每個(gè)性能的值。
計(jì)算得出性能變化的數(shù)據(jù)。
試驗(yàn)報(bào)告應(yīng)包括這些內(nèi)容：
1.注明參照國(guó)家標(biāo)準(zhǔn)。
2.材料或產(chǎn)品的詳細(xì)描述。
3.暴露類型。
4.暴露前和暴露后試樣的處理。
5.所測(cè)定的性能。
6.試樣制備的詳細(xì)說(shuō)明，尤其要注明機(jī)加工方法。
7.試樣類型。
8.暴露前和暴露后的性能值。
9.按照相關(guān)公式計(jì)算的相應(yīng)變化，包括符號(hào)。
10.如有可能，給出性能對(duì)暴露時(shí)間的函數(shù)曲線。
11.暴露后試樣外觀變化的觀察結(jié)果。
12.測(cè)試日期。
